咱們做數控加工的額，玩的就是一個精確，要是做到每一個工件沒有絲毫誤差，那幾乎就可以稱之為高手了，百分表是美國的B.C.艾姆斯于1890年制成的。常用于形狀和位置誤差以及小位移的長度測量。百分表的圓表盤上印制有100 個等分刻度，即每一分度值相當于量桿移動0.01毫米。若在圓表盤上印制有1000個等分刻度 ，則每一分度值為0.001毫米 ，這種測量工具即稱為千分表。這個工具我們最常使用，熟練掌握，準確使用是這個行業當中的標準配置。

1、結構

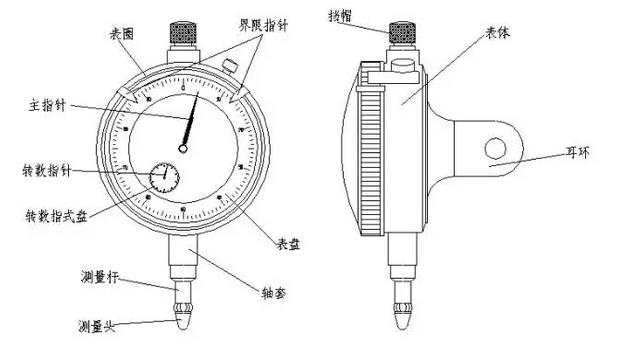

（1）百分表的結構

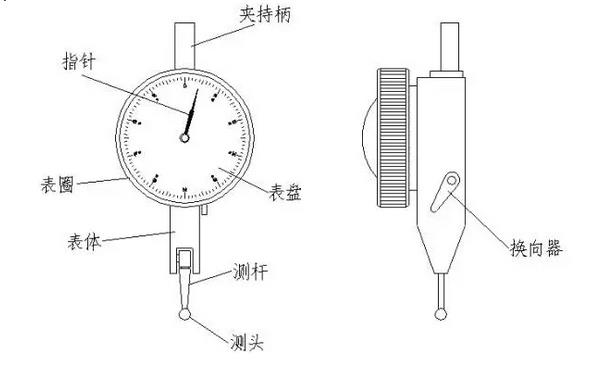

（2）杠桿百分表的結構

2. 使用方法及讀數
（1）百分表的讀數帶有測頭的測量桿，對刻度圓盤進行平行直線運動，并把直線運動轉變?yōu)榛剞D運動傳送到長針上，此長針會把測桿的運動量顯示到圓型表盤上。
長針的一回轉等于測桿的1mm，長指針可以讀到0.01mm。刻度盤上的轉數指針，以長針的一回旋（1mm）為一個刻度。A、盤式指示器的指針隨量軸的移動而改變，因此測定只需讀指針所指的刻度，右圖為測量段的高度例圖，首先將測頭端子接觸到下段，把指針調到“0”位置，然后把測頭調到上段，讀指針所指示的刻度即可。

B、一個刻度是0.01mm,若長針指到10,臺階高差是0.1mm
C、量物若是4mm或5mm,長針會不斷地回轉時,最好看短針所指的刻度，然后加上長指針所指的刻度。
（2）百分表的使用方法

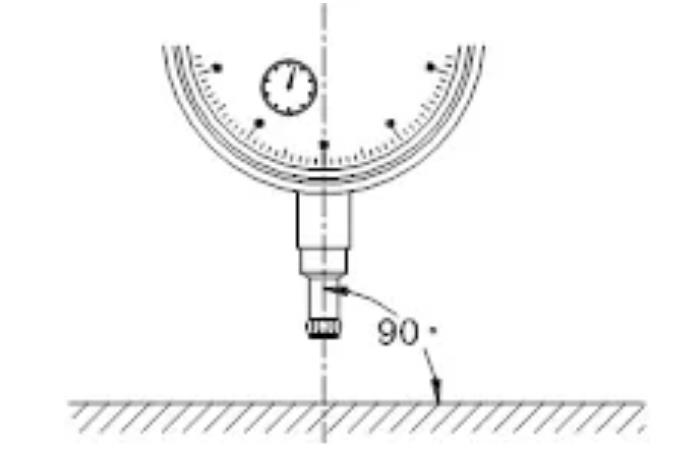

A、測量面和測桿要垂直。
B、使用規定的支架。
C、測頭要輕輕地接觸測量物或方塊規。
D、測量圓柱形產品時，測桿軸線與產品直徑方向一致。

（3）杠桿百分表的讀數及使用方法
A、杠桿百分表的分度值為0.01mm，測量范圍不大于1mm，它的表盤是對稱刻度的。
B、測量面和測頭，使用時須在水平狀態，在特殊情況下，也應該在258以下。
C、使用前，應檢查球形測頭，如果球形測頭已被磨出平面，不應再繼續使用。
D、杠桿百分表測桿能在正反方向上進行工作。根據測量方向的要求，應把換向器30搬到需要的位置上。

E、搬運測桿，可使測桿相對杠桿百分表殼體轉動一個角度。根據測量需要，應搬運測桿，使測量桿的軸線與被測零件尺寸變化方向垂直。
   在百分表的幫助下，很多細微的差別都能輕易的發現，但是也并不是說，會使用就萬事大吉了，所有的工作都是人來做的，沒有從根本的思想覺悟上發現問題解決問題，一切都是胡扯。有再先進的工具也是白搭。鑫騰輝數控設備有限公司集數控機床的設計、生產、銷售于一體。公司已經在數控機床行業里經營十多年，在數控精雕機的設計理論和工藝技術方面取得了長足的進步，產品更是受到了眾多客戶的一直好評，數控精雕機價格咨詢電話139-234-13250。
